安裝腳用于安裝防爆接線盒。

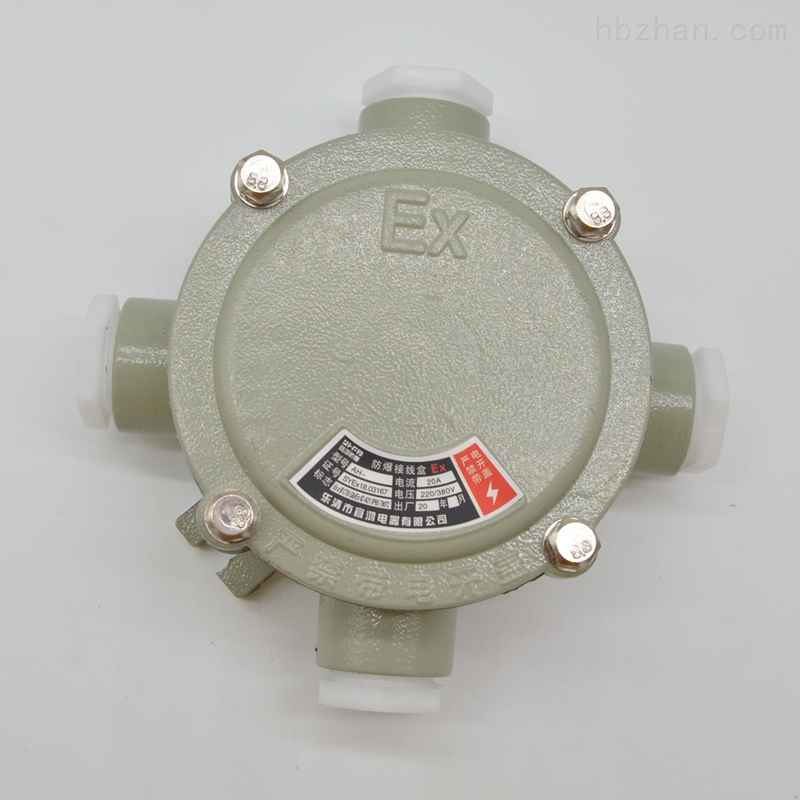

A-L分別對應:A-一通平、B-二通平、C-三通平、D-四通平、E-直角二通平、H-一通吊、I-二通吊、J-三通吊、K-四通吊、L-直角二通吊
防爆接線盒是工業自動化溫度儀表熱電偶、熱電阻產品不可缺少的重要部件之一,而且裝配方式采用螺釘緊固式;接線端子全部采用壓接式,牢固可靠,不傷芯線。
防爆接線盒一定要有可靠的接地,因為防爆接線盒都是安裝于高危險區域,一旦盒內發生時,可能會產生大量靜電,導致高危區域發生大規?;蚧馂?。
防爆接線盒是配線電纜或光纜的終端,連接配線電纜或光纜和用戶線路部分,對主干線進行分支,具有重要的作用。接線方式與用什么防爆方式有關系,如果是隔爆的,如果都可以接線牢固。即使里面產生火花,也是在隔爆腔。但是如果是增安型的就必須使用接線柱壓緊。
安裝腳用于安裝防爆接線盒。
1.防爆接線盒安裝前應檢查銘牌上的技術數據是否與實際使用情況相符;
2.防爆接線盒維修檢查時必須先斷開電源后方可開蓋;
3.安裝時需將電纜穿過密封圈,保證密封及電纜不得松動,不使用的接線口應用密封圈封堵;
4.檢查所有緊固件是否有松動現象,如有松動應加以緊固;
5.防爆接線盒的內外接地必須良好可靠。
防爆方式:隔爆型防爆
防爆等級:Exd IIBT6
額定電壓:380V
額定電流:20A
螺紋規格:G1/2" G3/4" G1" G1 1/4" G1 1/2" G2"接
線端子數量:4
池州BHD51系列防爆接線盒的型號DN20,25,32,40,50
如附圖3及附圖4所示,一種防爆接線盒,包括殼體1、殼蓋2及插拔型接線端子42;殼體1側壁上開有通孔,通孔上接有堵頭8,通孔與堵頭8之間通過螺紋7連接,堵頭8與殼體1連接處設置有密封圈3;插拔型接線端子42通過導軌14安裝于殼體1內;殼蓋2外表面周沿設置有螺紋7,殼體的內表面設置有螺紋7,殼體與殼蓋之間通過螺紋7旋合在一起,且殼體1與殼蓋2之間設置有密封圈3;殼體1外周沿通過螺釘10固定有安裝腳9;殼體1的外壁上通過螺釘10安裝有支架13;還包括接地壓片6,接地壓片6通過螺釘10固定于殼體1內底面上;殼蓋2的上端面的邊緣設置有定位螺孔11。
防爆接線盒,包括殼體、殼蓋及接線端子;所述殼體側壁上開有通孔,通孔上接有堵頭,通孔與堵頭之間通過螺紋連接,堵頭與殼體連接處設置有密封圈;所述接線端子固定在殼體內;所述殼蓋外表面周沿設置有螺紋,殼體的內表面設置有螺紋,殼體與殼蓋之間通過螺紋旋合在一起,且殼體與殼蓋之間設置有密封圈。
圖中各附圖標記為:1、殼體,2、殼蓋,3、密封圈,41、螺栓型接線端子,42、插拔型接線端子,5、過渡板,6、接地壓片,7、螺紋,8、堵頭,9、安裝腳,10、螺釘,11、定位螺孔,12、接線螺栓,13、支架,14、導軌。
由于采用螺紋旋合密封,且殼體與殼蓋之間設置有密封圈,使得殼體與殼蓋之間的密封效果更好,外界的粉塵無法通過殼體與殼蓋之間的空隙進入防爆接線盒中,有效提高防爆接線盒的防爆效果;通孔是導線進出防爆接線盒的通道,但有時不需要用到所有通孔,故事先用堵頭將通孔堵塞,需要用時拆下堵頭即可,由于通孔與堵頭之間通過螺紋連接,堵頭與殼體連接處設置有密封圈,能夠保證堵頭與殼體之間的密封效果,需要使用到通孔時,將堵頭卸下即可使用;接線端子的作用是充當導線的的連接中介。
